Johanson Technology Incorporated 公司位於加州卡馬裡奧市,擁有超過 25 年的經驗,專門從事高品質射頻和微波陶瓷晶片電容器、電感器和整合式被動元件的設計和製造。
JTI 以前是 Johanson Dielectrics 的特種產品集團,於 1993 年獨立成立,旨在持續專注於高頻專業知識,以滿足客戶對專業和定製陶瓷電容器產品的需求,並著手研發用於無線市場的新型無源陶瓷元件。
我們新建的設計和製造工廠採用了最先進的設備和流程。持續改善是我們的品質理念,所有員工都參加品質意識和統計過程控制(SPC)培訓課程,我們的品質系統已通過ISO 9001認證。
我們在整個生產過程中均採用最新的統計製程管制系統。關鍵加工工序均在受控大氣環境下進行。
約翰遜科技致力於生產高品質、高性能、高價值的產品,並隨時準備成為您的技術合作夥伴。
了解我們的旅程是如何開始,以及在過去十年中如何發展壯大的。
射頻陶瓷晶片天線

Johanson Technology 提供一系列專為物聯網、汽車、無線和嵌入式系統設計的射頻晶片天線。我們的天線在北美設計和製造,針對緊湊型 PCB 佈局、多頻段性能和高頻可靠性進行了最佳化。
我們的天線產品組合包括:
• 用於藍牙®、Wi-Fi®、Zigbee® 和 LoRa® 的多頻段晶片天線
• 用於汽車雷達和無鑰匙進入系統的超寬頻天線
• 用於 GPS、GLONASS 和 Galileo 應用的 GNSS 天線
• 用於高密度射頻設計的客製化天線解決方案
Johanson Technology 天線注重質量,支援可靠地整合到連網設備中。
射頻電容器

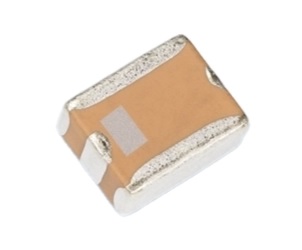

高Q值多層陶瓷電容器
超穩定、低ESR瓷質射頻電容器,適用於低頻功率應用(<100 MHz)
Johanson Technology 的新型 P90 高 Q 值電容器專為低頻、高可靠性的射頻和功率應用而設計。這些非磁性表面貼裝 MLCC 電容器具有低損耗性能,在 100MHz 以下頻率範圍內具有出色的 Q 值穩定性,是工業、航空航天和醫療電子領域高要求設計的理想之選。
LASERtrim® 電容器用於射頻電路調諧
Johanson Technology LASERtrim® 電容器專為精細調節射頻電路而設計,特別適用於對精度、穩定性和重複性要求極高的場合。這些電容器是高頻設計中射頻匹配網路、濾波器調諧和阻抗控制的理想選擇。
單層微波電容器(SLC)
Johanson Technology 的微波單層電容器 (SLC) 專為需要超低 ESR、嚴格公差和高頻穩定性能的微波和毫米波應用而設計。這些超低損耗電容器是無線基礎設施、航空航太、醫療電子和國防系統等嚴苛環境的理想之選。

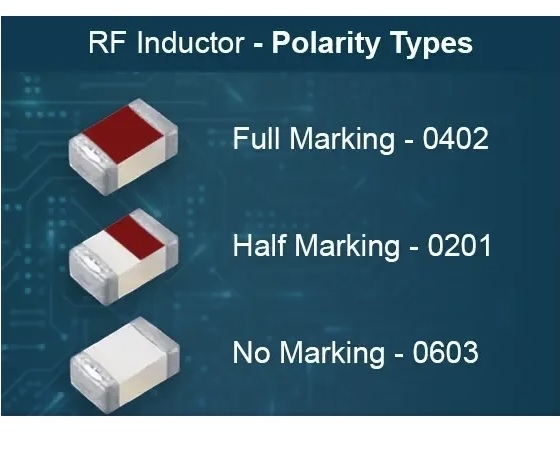

射頻陶瓷晶片電感器

高頻無線設計用的射頻陶瓷晶片電感器
Johanson Technology 的射頻電感器針對高頻應用進行優化,要求低損耗、嚴格公差及在溫度與頻率範圍內穩定的電感。這些電感非常適合無線、物聯網及嵌入式系統中的緊湊型印刷電路板佈局。
主要特色:
*高Q值與低DCR以提升射頻效能 *精密匹配所需的嚴格電感公差 *在溫度與頻率間的穩定表現
*提供多種機殼尺寸與電感值 *提供符合 RoHS 規範且非磁性選項
典型應用:
CELL/PCS 模組 / 無線區域網路 / 寬頻元件 / RFID / 射頻收發器 / RoHS 合規(標準,「V」碼)
Sn/Pb 終止 可選(「T」碼)

高Q頻射頻繞線電感器,適用於寬頻及高功率應用
用於高頻射頻與微波應用的薄膜圖案基板
Johanson Technology 提供先進的薄膜圖案基板與元件,專為高性能射頻與微波應用量身打造。
從快速生產原型到大量生產,我們的解決方案協助工程師縮小電路尺寸、提升訊號完整性並簡化佈局複雜度。
主要特色:
*快速生產原型車到大量生產 *先進薄膜製造能力/特點 *多種陶瓷基板材料/金屬系統
*獨特的客戶解決方案 *能夠縮小電路尺寸與零件數量
底材選擇很重要:
選擇合適的基板會影響電氣性能與機械可靠性。
Johanson 提供多種介電條件,適用於研磨、拋光或即燒條件,並可有金屬化或無金屬化。
金屬化基板可依精確規格進行圖案化:
*化學蝕刻 *磨蝕蝕刻 *鍍金
熱效能考量:
對於高功率射頻設計,匹配基板與外殼或散熱片之間的熱膨脹係數(CTE),以減少熱循環時的應力。
我們的基板亦提供:
*高熱導率以促進高效散熱 *填充過孔選項以提升熱管理 *在高溫環境下的可靠性能
薄膜圖案化基板

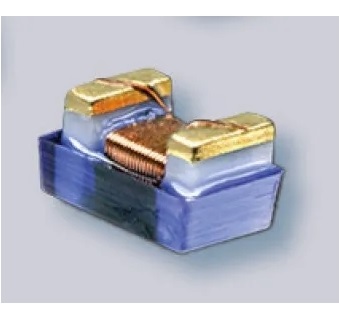

Johanson Technology 的射頻繞線電感器設計用於寬頻及高功率射頻應用,需高電流處理、低 DCR 及在寬頻範圍內穩定電感。這些電感為無線、物聯網及嵌入式系統工程師提供強大性能。
這些高頻高Q值晶片電感採用低損耗陶瓷製成的單片本體,並以線材繞製,以達到最佳的高頻性能。它們非常適合用於工業、醫療及汽車電子系統。
上述大多數電感值可依需求提供。
主要特色:
*高電流能力用於功率射頻電路 *低DCR與高Q值以提升訊號完整性 *寬廣的電感範圍與多種機殼尺寸
*卓越的熱穩定性與機械耐久性 *提供符合 RoHS 規範且非磁性選項
射頻原型套件

電容器原型套件
用於射頻與微波設計的高Q、低ESR電容器套件
Johanson Technology 的射頻電容器原型套件提供高Q、低ESR電容選擇,用於射頻與微波電路設計。這些電容器套件用於網路匹配、射頻調諧、輸出網路、射頻旁路、直流集體、耦合器及多種封裝尺寸與電容範圍的檢波器應用。

非磁性電容器原型套件
用於MRI與NMR系統的高可靠性非磁性電容器套件
設計用於高可靠性應用,需低磁干擾,確保可靠性能。
全方位非磁性電容器選擇:針對MRI、NMR及其他敏感環境優化,以提供最佳性能。

電感原型套件
用於緊湊型、高容量射頻設計的射頻電感套件
*陶瓷電感與線繞電感可選
*多樣的電感組合:套件提供多種電感尺寸與數值,以達到最佳選擇。
*易於使用的藥盒:電感器組織得方便且高效。
*緊湊設計:射頻晶片電感體積小巧,非常適合空間有限的應用。
*磁帶與捲軸包裝:非常適合大量射頻應用,確保使用簡便與製造流程順暢。

應用導向原型套件
用專用射頻套件加速設計週期
Johanson 原型套件專為精確度、可靠性與效能至關重要的特殊射頻應用而設計。理想的無線系統、物聯網裝置與客製化射頻電路。
精選元件用於基本射頻功能
每套套件都包含精心挑選的被動元件,最適合以下用途:
*功率放大器(PA)匹配 *射頻旁路 *輸出匹配網路
在嚴苛條件下的高射頻性能
套件設計用以確保最佳射頻效能,維持訊號完整性並減少不必要的干擾非常適合高頻、高功率或低雜訊的射頻設計。

雙原型套件
物聯網、微光管電路(BLE)及 Wi-Fi 設計中雙 PA 匹配網路的高效能被動元件
雙射頻原型套件提供多款專為射頻工程師精心挑選的高頻陶瓷元件。這些套件非常適合在無線模組、物聯網裝置、BLE、Zigbee、Wi-Fi 等應用中原型化雙重匹配網路。
每套套件都包含精心挑選的電容、電感及其他射頻元件,並附有高頻陶瓷解決方案系列的最新產品數據。
確保工程師擁有實現多頻段與多技術高效能射頻設計的工具。
典型套件內容雙原型套件通常包含:
*雙重 PA 匹配網路的元件 *用於直流阻斷與射頻旁路的電容器 *阻抗調諧電感 *射頻前端電路常用的數值
這些套件非常適合快速原型製作、評估及調校雙射頻路徑,幫助設計工程師簡化開發流程。
